AS38FV大功率繼電器: 可選配法蘭式安裝外殼
2種觸點負載可選A級別40A B級別30A配套插座PIFA
觸點形式: 2Z, 3Z
觸點負載(阻性): 40A 250VAC/30VDC, 30A 250VAC/30VDC
電氣/機械壽命: ≥105次/107次
接觸電阻: ≤100mΩ (1A 6VDC)
觸點材料: AgSnO2
產品特點
|
產品參數 |
|||
|
觸點 |
觸點形式 |
2Z |
3Z |
|
觸點負載(阻性) |
40A 250VAC/30VDC 30A 250VAC/30VDC |
||
|
電氣/機械壽命 |
≥105次/107次 |
||
|
接觸電阻 |
≤100mΩ (1A 6VDC) |
||
|
觸點材料 |
AgSnO2 |
||
|
性能 |
絕緣電阻 |
≥1000MΩ (500VDC) |
|
|
介質耐壓 |
同極觸點之間 ≥ 1000VAC/1min |
||
|
異極觸點之間 ≥ 1500VAC/1min |
|||
|
線圈與觸點間 ≥ 2500VAC/1min |
|||
|
吸合/釋放時間 |
≤25ms/25ms |
||
|

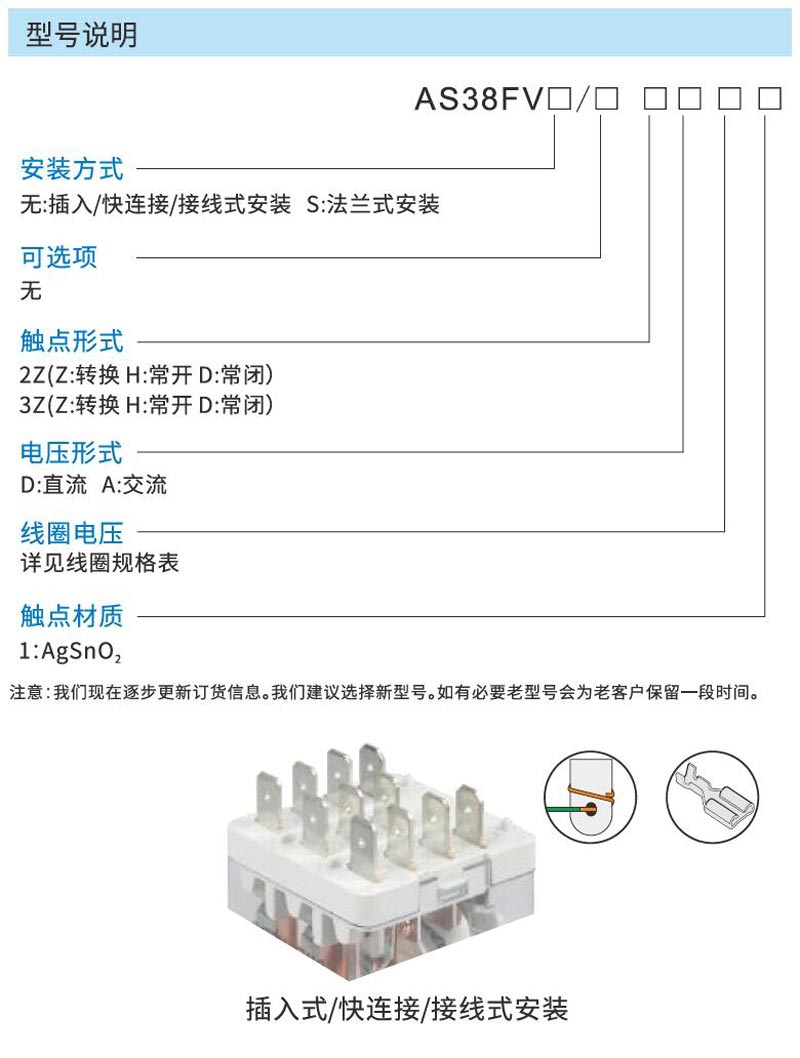

引出端方式 |
插入式/快連接/接線式 |
||
|
線圈 |
額定線圈功率DC |
2.5W/5VA |
|
|
DC線圈規格表 |
|||
|
額定電壓 VDC |
吸合電壓 VDC |
釋放電壓 VDC |
線圈電阻 Ω±10% |
|
12 |
9.6 |
1.2 |
57 |
|
24 |
19.2 |
2.4 |
230 |
|
48 |
38.4 |
4.8 |
920 |
|
60 |
48.0 |
6.0 |
1440 |
|
AC線圈規格表 |
|||
|
額定電壓 VAC |
吸合電壓 VAC |
釋放電壓 VAC |
線圈電阻 Ω±10% |
|
12 |
9.6 |
3.6 |
10 |
|
24 |
19.2 |
7.2 |
40.3 |
|
110 |
88.0 |
36.0 |
847 |
|
220/240 |
176.0 |
72.0 |
3700 |
